Použití bloku s atributy |

|
Použití bloku s atributy |
|
Máme-li vyroben knihovní blok s atributy, můžeme jej zkusit použít v projektu a napojit. Případně zvolíme blok dodávaný v knihovně monitorovacího systému ProCop.
Otevřeme příslušný technologický displej a zvolíme klávesa K. Vybereme námi vyrobené nebo dodávaný knihovní blok. Vložíme jej, umístíme jej kam potřebujeme a zkontrolujeme, že se nám potrubí propojilo a má správnou barvu. Pokud ne, blok nemá v knihovně nastaven příznak , nebo vnořený blok knihovního bloku nemá tento parametr nastaven. Případně nemá potrubí nastavenu automatickou barvu.
Knihovní blok s atributy po vložení a napojení na technologii
Po vložení máme dvě možnosti, jak s knihovním blokem s atributy pracovat. Jednodušší je spustit z nabídky Ctrl+Q.
Pokud je knihovní blok nově vložen, nejprve se objeví dotaz na .
Výběr prefixu skupiny proměnných pro napojení atributu
Po regulátoru a skupiny proměnných, na které budeme dále atributy napojovat se automaticky spustí propojování atributů. K zadanému prefixu skupiny se připojí postupně jméno všech atributů, které byly zadány v knihovním bloku. Existuje-li proměnná, vzniklá spojením vybraného prefixu a jména atributu (bez znaku $), automaticky se proměnná napojí na atribut a pokračuje se dalším atributem.
Pokud není proměnná nalezena, automatické napojování se zastaví a čeká se na zásah obsluhy.
Jsou k dispozici tyto možnosti:
| • | požadovaná proměnná se jmenuje jinak, nebo je z jiné skupiny - je potřeba zadat či vybrat správnou proměnnou |
| • | daný vložený blok je jiného typu, je možné , byl-li definován (např. 1 či 2 stupňový ventilátor, ...) |
| • | daný podblok není implementován, můžeme jej celý Skrýt |
| • | daná proměnná neexistuje, tlačítkem Nepoužito vložíme |
| • | pokud nic nevyhovuje, musím ukončit průvodce, blok oddělit a upravit dynamizovat pole potřeb, již napojené atributy se přepíší proměnnými |

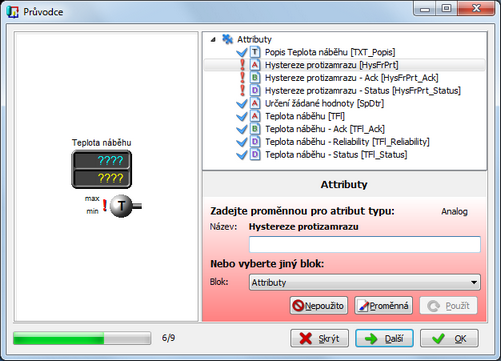

V dané implementaci nepoužitá proměnná, problém vyřešíme tlačítkem nepoužito
Pokud byly napojeny všechny proměnné, přepsány všechno požadované texty a vyřešeny všechny problémy, průvodce úspěšné napojení ohlásí. Procházením po stromu atributů můžeme zkontrolovat jejich napojení, v nejvyšší úrovni lze změnit celý prefix napojování bloku.
Všechny atributy byly napojeny, nebo ošetřeny, knihovní blok je napojen
Druhou variantou úprav je ruční napojení jednotlivých atributů ve klávesy ~`, Ctrl+Enter daného knihovního bloku. Napojíme-li jeden atribut, všechny ostatní nenapojené se stejným algoritmem jako v průvodci pokusí napojit na proměnné.
