Základní topologie - Saphir ACX32 a ACX36

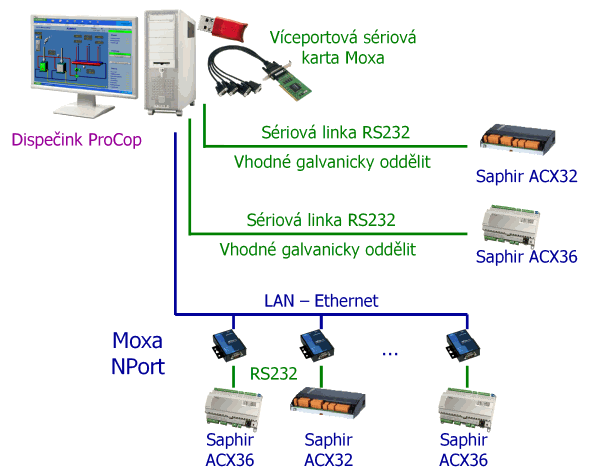

Stanice řady Saphir připojené přímo k PC

Regulátory Saphir je možné monitorovat přes servisní konektor sériovou linkou RS232. Takto lze připojit i několik zařízení Saphir přímo k PC. Sběrnici RS232 je vhodné galvanicky oddělit na obou stranách, Saphir lze monitorovat i přes vzdálený sériový port (Moxa, Papouch, ...) po LAN.

SaphirPC

Výhody

•	Nízké pořizovací náklady, vysoká spolehlivost a rychlost komunikace.

•	Pomocí LAN lze překlenout i poměrně velké vzdálenosti v rámci firmy bez poplatků za přenosy dat.

Nevýhody

•	Regulátory je nutné mít v dosahu kabeláže RS232 nebo LAN.

•	Sériovou linku je nutné galvanicky oboustranně oddělit, nebo doplnit převodník RS232/Ethenet.

•	Komunikuje se přes konektor servisního panelu Saphir, který nelze trvale připojit, jen dočasně přepojovat s komunikací.

Stanice řady Saphir připojené přes AlfaBox

Řada regulátorů Saphir firmy Siemens umožňuje komunikovat přes servisní konektor rozhraním RS232. Toto rozhraní není opticky oddělené a má speciální zapojení konektoru, což vyžaduje použití speciálního modulu do datového koncentrátoru AlfaBoxu AlfaModul.RS232GS nebo AlfaModul.RS232GSL. Pro připojení regulátoru k AlfaBoxu lze použít standardní přímý UTP5 (patch) kabel s konektory RJ45.

AlfaBox k monitorovacímu systému ProCop 3.0 je možné připojit všemi dostupnými technologiemi, jako jsou klasický nebo GSM modem, GPRS (EDGE) modem, ethernet, RS232, sběrnice RS485, rádiomodemy, atp.

Obdobně, jako přímo k dispečinku PC lze připojit i k datovému koncentrátoru AlfaBox více zařízení Saphir ACX32 a ACX36 po sběrnici RS485, oddělené ICP a protokolem ModBus (viz výše).

SaphirAlfaBox

Další rozhraní AlfaBoxu je možné využít na připojení dalších regulátorů všech podporovaných typů, měřičů spotřeb, impulsních vstupů atp.

Výhody

•	K jednotlivým stanicím nemusí být přivedeny žádné kabely.

•	Je možné monitorovat stanice všude tam kde je GSM signál, tedy i na velké vzdálenosti.

•	Je možné koncentrovat data z více zařízení např. měřičů spotřeb.

Nevýhody

•	Potřeba GPRS modemu a datového koncentrátoru AlfaBox pro každý monitorovaný regulátor řady Saphir.

•	Poplatky za GPRS přenosy, pokud není požita jiná přenosová technologie na dispečink.

•	Komunikuje se přes konektor servisního panelu Saphir, který nelze trvale připojit, jen dočasně přepojovat s komunikací.

Stanice řady Saphir na sběrnici RS485 protokolem ModBus

Řada regulátorů Saphir firmy Siemens umožňuje komunikovat po sběrnici RS485 standardizovaným protokolem ModBus. Následují možnosti komunikace mezi monitorovacím dispečinkem ProCop 3.0 a regulátory Saphir (ACX32, ACX36, ACX42, ...), vybavené rozhraním RS485 a softwarem publikujícím požadované technologické proměnné.

Jednodušší řešení, pokud je možné sběrnici RS485 přivést až k PC dispečinku, je tento počítač vybavit galvanicky oddělenou komunikační kartou RS485, nebo galvanicky odděleným převodníkem RS232/RS485 například ICP I-7520R.

Regulátory Saphir sice disponují rozhraním RS485, ale toto není galvanicky oddělené. Je nutné tyto jednotlivé regulátory od sběrnice RS485 galvanicky oddělit a to například opakovači ICP I-7510. Těchto oddělovačů na jednom segmentu smí být pouze 6 kusů + jeden opakovač pro oddělení dalšího segmentu. Délka jednoho segmentu sběrnice nesmí překročit délku 1200m.

Následující obrázek uvádí možné schéma připojení několika regulátorů Saphir přímo k dispečinku, dokumentuje využití opakovačů a převodníku RS232/RS485 ICP.

SaphirModBus

Výhody

•	Umožňuje připojit až 6 zařízení na jeden segment RS485, celkem až 64 zařízení.

•	Nízká cena, žádné provozní náklady na komunikaci, nutná pouze karta nebo převodník na RS485 a galvanické oddělení jednotlivých Saphirů.

•	Servisní panel Saphir, může být trvale připojen, komunikuje se přes jiné rozhraní.

Nevýhody

•	Nutný speciální odladěný software do regulátorů Saphir pro komunikaci ModBus.

•	Sběrnice RS485 musí být přivedena až k počítači.

•	Omezená maximální délka segmentu sběrnice RS485 na 1200 metrů.
