AlfaModul.GSM-CM1

Modul je určen pro rozšíření datových koncentrátorů AlfaBox-X, AlfaBox+ a komunikačního převodníku AlfaPort o modemové rozhraní GSM/GPRS/LTE-CATM1 (2G/4G). Tento modul umožňuje připojit datové koncentrátory AlfaBox-X, AlfaBox+, nebo AlfaPort k APN přes mobilní síť operátora a komunikovat s dispečinkem ProCop.

Tento duální modem GPRS/LTE je vhodný pro bezproblémový přechod mezi technologiemi GSM 2G a 4G, v případě správné SIM a tarifu bez nutnosti zásahu.

Funkce

AlfaModul.GSM-CM1 při použití v AlfaBox-X a AlfaBox+ umožňuje datový koncentrátor připojit do mobilní datové sítě operátora a komunikovat s dispečinkem ProCop. Tímto modulem lze nahradit externí sériový modem GSM/GPRS. AlfaPort osazený tímto modulem může komunikovat po lokální síti s PC a sloužit tak jako ethernetový modem. Dále je možné použít AlfaPort osazený volitelným sériovým rozhraním (např. M-Bus) a AlfaModulem.GSM-CM1 pro komunikaci se zařízeními na sériovém rozhraní přes mobilní síť s dispečinkem ProCop 3.

Dále je možné za pomoci převodníku AlfaPort osazeného tímto modulem umožnit zasílání SMS zpráv - alarmů - z monitorovacího systému ProCop 3 přes lokální síť.

Te

Projektování

AlfaBox-X, AlfaBox+ a AlfaPort smí být osazen maximálně jedním rozšiřujícím modulem AlfaModul.GSM/GSM-CM1 a to v COM4, resp. COM2 v AlfaPortu. Z důvodu velké energetické náročnosti nelze současně osadit AlfaBox, nebo AlfaPort současně GSM/GSM-CM1 a AlfaModul.M-BusXG. Tuto konfiguraci je nutné konzultovat.

Upozornění!

Tento modul není určen pro AlfaBox 3! Nebude ve starším typu datového koncentrátoru fungovat.

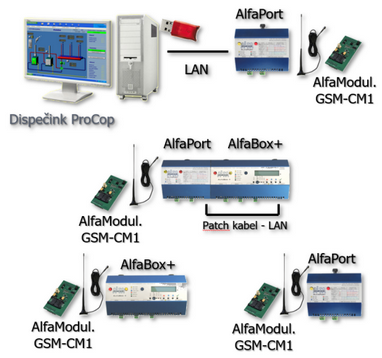

Příklad komunikace: AlfaPort jako GSM/GRPS/LTE/CATM1/SMS síťový modem (např. při virtualizaci)

Pro komunikaci PC přes GSM, GPRS, LTE, nebo pro zasílání SMS je nutné mít k dispozici sériové rozhraní na PC a externí modem. Tuto funkci nyní nahradí AlfaPort, osazený modulem AlfaModul.GSM-CM1. Virtuální servery obvykle nedisponují žádným sériovým rozhraním, pouze síťovým rozhraním. Zde najde AlfaPort mnoho uplatnění.

AlfaBox-X/+,  osazený modulem AlfaModul.GSM-CM1 se může stát typickým řešením pro výměníkové a domovní předávací stanice ve městech. Odpadá nutnost montáže externího modemu a dalšího napáječe, na úkor jedné pozice v AlfaBox-X/+.

AlfaPort s modulem AlfaModul.GSM-CM1 může rovněž sloužit ke zpřístupnění sériového rozhraní přes GPRS/LTE, například pro odečty měřičů spotřeb, nebo pro on-line komunikaci s některými regulátory.

Upozornění!

AlfaPort s modulem AlfaModul.GSM-CM1 nenahrazuje AlfaBox-X/+! Jedná se o komunikační převodník, nikoliv datový koncentrátor. Některé regulátory přes GPRS/LTE a AlfaPort nelze připojit! AlfaPort neumí držet trendy, ani autonomně hlásit alarmy. Slouží pouze k on-line komunikaci a neoptimalizuje množství přenesených dat!
