Nastavení modulu

Vložení a nastavení komunikační cesty HTTP

V Panelu nástrojů ProCop otevřeme v režimu Designer Správu projektu, vybereme Cesty a moduly a stiskneme klávesu Insert, nebo symbol zeleného plus. Vybereme UDP a potvrdíme.

Vložení komunikační cesty UDP

Vložení UDP cesty

•	Ve vlastnostech a dynamizacích cesty nejprve nastavíme název a v části Síť, v položce UDP port nastavíme příslušný port. V našem případě 161 pro standartní režim a 162 pro režim Trap.

•	Do pole Adresa v části O cestě nastavíme adresu SNMP managera.

Vlastnosti a dynamizace komunikační cesty UDP

SNMPudpWay

•	Na vloženou UDP cestu přidáme modul SNMP.

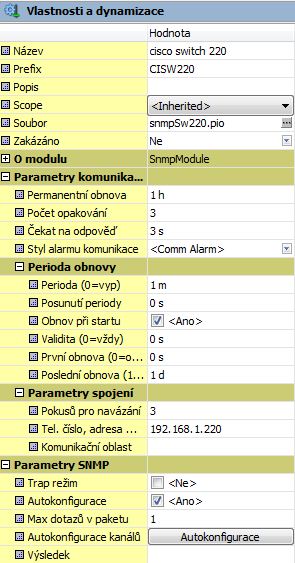

Vlastnosti a dynamizace modulu SNMP

SNMPmoduleVlastnostiAdynam

•	Modul pojmenujeme.

•	V části Parametry spojení do pole Tel. číslo, adresa vložíme IP adresu agenta.

Trap režim

V případě trap režimu adresu není třeba vyplňovat. Pouze zaškrnout checkbox Trap režim. Tento modul bude přijímat Trap pakety ze všech zařízení a IP adres. V projektu je nutno mít pouze jeden tento modul. V případě příjmu trap paketu, je tento paket předán dle ip adresy příslušnému modulu ve standartním režimu, který jej dále zpracuje.

Autokonfigurace

Autokonfigurace slouží pro vyčtení všech proměnných ze zařízení.

Postup:

•	Zaškrtneme checkbox Autokonfigurace.

•	Spustíme modul a v řízení modulů a komunikačních cest uvidíme hlášku "Načítám seznam proměnných", po dokončení vyčtení se zobrazí "pauza hh:mm:ss".

•	Zastavíme modul.

•	Klikneme na tlačítko Autokonfigurace.

•	Po úspěšném dokončení autokonfigurace se zobrazí v poli Výsledek: "Ok, xx proměnných", kde "xx" značí počet vyčtených proměnných.

•	V případě neúspěšné autokonfigurace bude zobrazena hláška s příslušnou chybou.

Max dotazů odeslaných najednou

Pokud chceme ušetřit počet odesílaných paketů, je možnost nastavit víc dotazů v jednom paketu.
