Nastavení proměnných |

|
Nastavení proměnných |
|
V této kapitole je popsáno nastavení agenta, nalezení jednotlivých proměnných a jejich následné vložení do monitorovacího programu ProCop.
Poznámka
Tento postup je popsán pro Cisco Switch. Pro jiná zařízení se bude lišit, ale je možno jej použít jako obecný postup.
V zařízení, které chceme monitorovat je nejprve třeba nakonfigurovat SNMP agenta.
Příklad pro nastavení agenta v Cisco Switchi:
| • | Ve webovém rozhraní switche v přidáme do nový záznam. |
| • | Do vložíme adresu managera (SNMP modul panelu nástrojů ProCop). |
| • | Do napíšeme "public". Community string může být libovolný řetězec znaků sloužící k jednoduché, nešifrované autentikaci. Výchozí string pro SNMP modul je "public". |

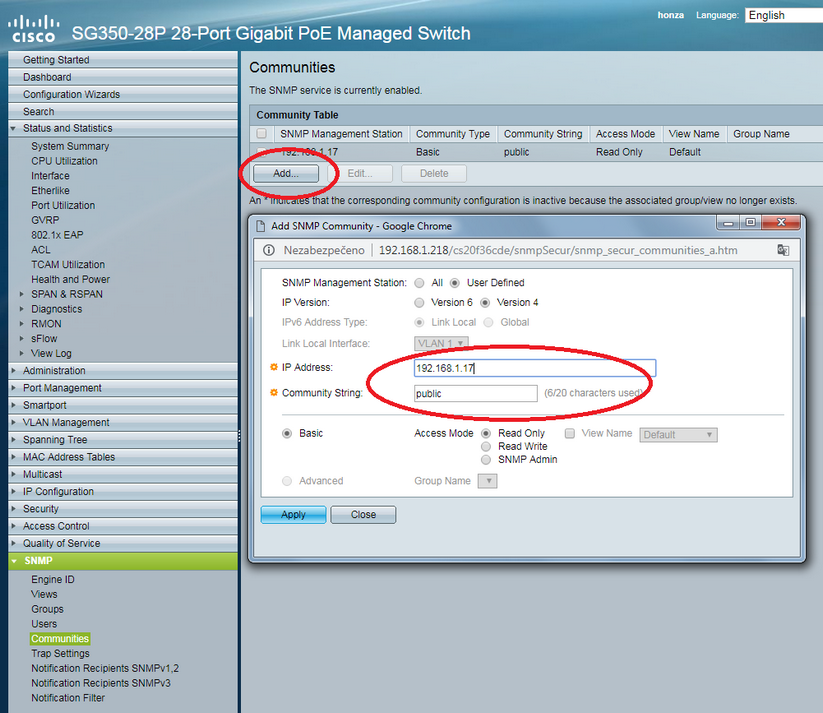

Webové rozhraní pro nastavení agenta
| • | V přidáme nového příjemce Trap paketů s adresou managera a portem 162. Číslo portu se zde musí shodovat s portem v SNMP modulu Panelu nástrojů ProCop. |

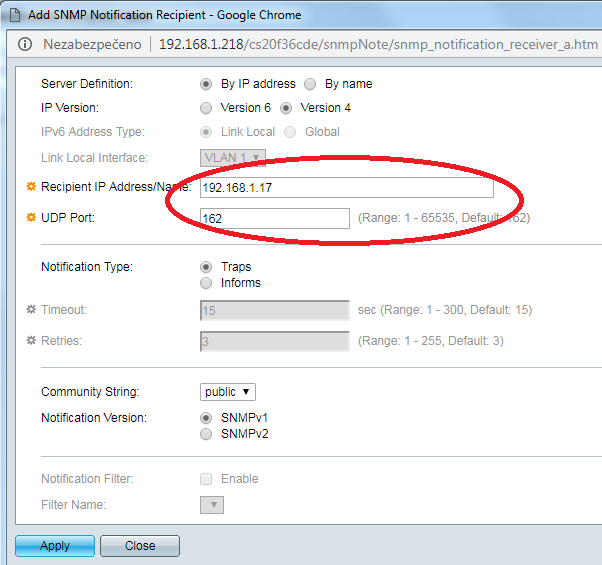

Nastavení Trap paketů
| • | Nyní by měl být SNMP agent v Cisco Switchi nakonfigurován. |
| • | Správnost konfigurace SNMP agenta můžeme nyní ověřit autokonfigurací v SNMP modulu Panelu nástrojů ProCop. |
Důležité upozornění!
Webové rozhraní k nastavení SNMP je rozdílné v každém typu zařízení. Pokud tento návod nezafungoval na cisco switch nebo konfigurujeme jiné zařízení, zkusíme se řídit oficiálním manuálem..
Uvedený příklad pro Cisco Switch:
Nejdříve si určíme co chceme monitorovat nebo zobrazit.
| • | název |
| • | popis |
| • | lokaci - při větším množství switchů nám pomůže ho fyzicky lokalizovat |
Poznámka
Tyto 3 výše zmínění proměnné by měl nastavit administrátor routeru při jeho konfiguraci. My si je jen zobrazíme pro lepší orientaci při velkému počtu podobných zařízení.
| • | dobu běhu |
| • | nastavené stavy rozhraní (up/down) |
| • | aktuální stavy rozhraní (up/down) |
| • | rychlosti rozhraní |
Postup nalezení OID:
| • | Nainstalujeme program pro procházení MIB souborů např.:Ireasoning MIB browser. |
| • | Stáhneme z internetu MIB soubor RFC1213-MIB.mib. V tomto souboru jsou definované naše hledané OID spolu s metadaty. |
| • | V programu načteme MIB soubor, abychom mohli poté lépe identifikovat proměnné. |
Tip!
Pro stažení různých MIB souborů je vhodná například tato stránka.
Poznámka
Pokud hledáme OID pro jiné zařízení, potřebujeme použít jiný MIB soubor. Ten by měl být na webu výrobce, případně ho zkusíme kontaktovat nebo vyhledat na internetu.

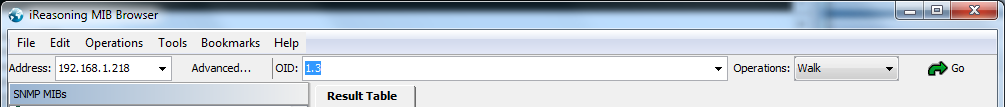

| • | Do pole adresy zadáme adresu switche. |
| • | Do pole OID zadáme 1.3. |
| • | Jako volbu v operations zvolíme Walk. |
| • | Klikneme na tlačítko GO. |
MIB browser
Pokud jsme vše nastavili správně, měla by se objevit tabulka všech proměnných v daném switchi. Jestliže se v načetlém MIB souboru vyskytují nějaké proměnné z vyčtené walk tabulky, tak místo OID je zde zobrazeno jméno. Dané jméno by nám mohlo pomoct v určení významu dané proměnné (př.: sysUptime by mohl znamenat "systémový čas běhu"). Vlevo dole vidíme její další metadata.
Dle názvu některých z prvních proměnných (označených žlutě na obr.) usoudíme, že se jedná o naše hledané proměnné k popisu switche.
Při pohledu na další proměnné v tabulce narazíme na periodicky se opakující počet proměnných s prefixem "if", který značí interface (rozhraní) a s názvy Index, Descr, Speed, AdminStatus, OperationStatus. Tyto proměnné potřebujeme k monitoringu jednotlivých rozhraní.

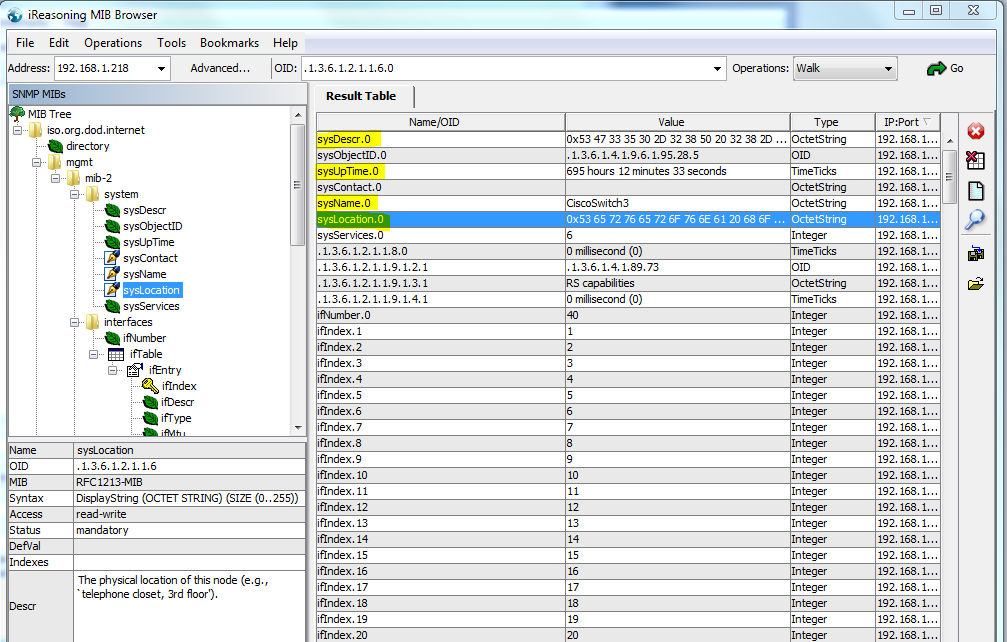

MIB browser a walk tabulka
Zdá se, že jsme nalezli všechny potřebné proměnné i jejich OID a můžeme je vložit do proměnných v našem SNMP modulu.
| • | První možností je použití autokonfigurace a poté vymazat nepotřebné kanály. Tato možnost nebude ideální, protože celkový počet proměnných v jednom zařízení múže být v tísících. |
| • | Druhou možností je ruční vložení kanálů. |
Obě možnosti jsou popsány v předchozí kapitole.
Uvedený příklad pro tiskárnu značky OKI C531.
| • | Stáhneme si MIB určený pro naši tiskárnu OKIDATA-MIB.mib. |
| • | V MIB browseru načteme příslušný MIB. |
| • | Ve výpisu stromové struktury jsou na konci uvedeny Trap proměnné. |
| • | Všimneme si, že všechny proměnné mají stejné OID, ale liší se v parametru Specific. K našim proměnným v modulu SNMP nám stačí tento parametr a OID. Tento trap nenese žádnou hodnotu, pouze značí aktuální stav zařízení pomocí parametru specific. |

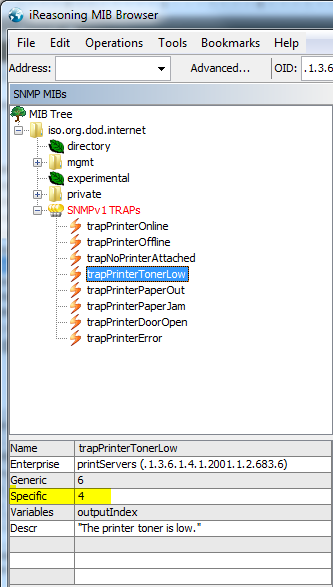

Zobrazení Trap proměnných v MIB browseru
| • | Nalezené Trap proměnné vytvoříme v modulu SNMP Panelu nástrojů ProCop. Jelikož mají všechny stejné OID a liší se v paramteru "Specific", tak budou zastoupeny jednou proměnnou a její tabulkou. |
| • | Ve vlastnostech a dynamizacích proměnné nastavíme příslušné OID a klikneme na "Specific-trap tabulka". Do druhého sloupce vypíšeme všechny parametr "Specific" ze všech Trap proměnných, které chceme monitorovat. Jako formát výpisu nastavíme "<User Table>", kde první sloupec s názvem "hodnota" odpovídá prvnímu sloupci z "Specific-trap tabulky". Druhý sloupec je textový popis Trapu. |
Tip!
Trap proměnná přímo vybízí nastavení alarmu, aby se nám všechny náhlé události ihned zobrazovaly ve výpisu alarmů.
