AlfaIoT NB
AlfaIoT je bateriové zařízení pro dálkový odečet měřičů spotřeb AlfaIoT NB, které využívá technologie Internetu věcí NB-IoT v pásmech GSM / LTE.
AlfaIot NB MBus s anténou a svorkovnicí MBus
Co je to NB-IoT?
Zkratka Narrow Band - Internet of Things, úzkopásmová, obousměrná přenosová technologie založená na bezdrátových sítích GSM nebo LTE. Umožňuje přenos dat v tzv. Internetu věcí, určeno pro malý objem dat, s nízkou energetickou náročností a dlouhou životností baterií. Funguje i v místech se „špatným“ signálem (sklepy, šachtice) a na větší vzdálenosti od BTS (až 15 km – 164dB).
Co umožňuje AlfaIoT NB?
| • | odečítat hodnoty z měřičů spotřeb, nebo další veličiny, jako teploty, digitální vstupy, atp. dle typu (K60x., KMP, MBus, 2x teplota, 2x digitální vstup, Modbus, ...) |
| • | odesílat odečtené údaje technologií NB-IoT v pásmech GSM/LTE na server |
| • | standardně z měřičů odečítá veličiny jako energii, objem, průtok a teploty |
| • | dále lze z měřičů přenášet i hodnoty dvou impulsních vstupů |
| • | ukládá historii až 100 odečtů zpětně (dle množství přenášených hodnot) pro případ dočasné nedoručitelnosti na server |
| • | k odesílaným údajům připojuje napětí baterie a stav signálu |
| • | odečet a odeslání hodnot až 1x za hodinu |
| • | životnost baterie při hodinové periodě odečtu a odesílání dat je minimálně 4 roky |
| • | životnost baterie značně závisí na odečítaných datech, jejich množství a síle signálu v daném místě |
| • | pro speciální použití lze odečty a odesílání dat konfigurovat již v řádu minut, má však podstatný vliv na životnost baterie |
| • | hodiny reálného času synchronizované s GSM/LTE sítí, nebo serverem, řídí odečítání dat |
| • | fakturační data jsou zabezpečena proti modifikaci při přenosu pomocí MD5 podpisu |
| • | potvrzovaný přenos dat |
| • | vzdálená konfigurace parametrů |
| • | vzdálený upgrade firmwaru |
ProIoT - Monitorovací systém ProCop
AlfaIoT odesílá UDP pakety s konfigurovatelnou zprávou ve formátu JSON přes síť mobilního operátora na cílový server s pevnou IP adresou. ProIoT, služba monitorovacího systému ProCop, potvrzuje přijetí zprávy, čímž okamžitě zařízení uspává a šetří tak energii v baterii. Při nedoručení zprávy je tato zopakována dle nastavení, aby byla maximalizována pravděpodobnost doručení. Pokud se data nepodaří doručit na server, nebo se do zařízení nevrátí potvrzení serveru o doručení, jsou data archivována v paměti zařízení a doručována konfigurovatelně v náhradním čase, nebo při další periodě po úspěšném doručení odečtu.
V monitorovacím systému ProCop jsou data z měřiče a AlfaIoT zpracovávána stejně, jako by se jednalo o běžně připojený měřič. S nastavenou periodou jsou ukládána historická data z měřiče, ale i stav AlfaIoT, jako napětí baterie, úroveň/kvalita signálu, atp. Data lze standardně využívat ve vizualizaci a exportovat, jako u jinak připojených zařízení. Je možné provádět export dat do cizích SQL v zákaznickém formátu například exportní službou ProSQL.
Ve vizualizaci je k dispozici chytrá tabulka pro zobrazení, třídění, filtrování a konfigurace jednotlivých měřičů spotřeb a AlfaIoT. Přehledně lze tak zobrazovat stav jednotlivých zařízení a odečtené hodnoty z měřičů.
Přehledová tabulka měřičů v Monitorovacím systému ProCop
Obdobně lze zpracovávat, vizualizovat a archivovat i jiné odečítané veličiny zařízením AlfaIoT a provádět jakékoliv požadované akce na základě změn snímaných hodnot, obdobně jako s data z PLC.
V alarmech i vizuálně v displejích je možné indikovat nízký stav baterie, signálu či informace o nedoručení zprávy.
AlfaIoT provedení
Internet věcí, úzkopásmový přenos přes GSM/LTE
| • | bateriové zařízení umístěné v rozvodné krabici |
| • | montáž na zeď, uchycení přes postranní otvory |
| • | možnost montáže na nosnou konstrukci |
| • | baterie umístěna přímo v zařízení |
| • | anténní konektor v postranním otvoru, anténa vystupuje |
| • | svorka / konektor pro komunikaci se zařízeními v bočním otvoru |
| • | mini USB konektor pro připojení chytrého telefonu |
| • | konfigurace a diagnostika aplikací pro OS Android 5.0 |
| • | zasouvací držák pro výměnnou nano SIM NB-IoT |
| • | zařízení nemá krytí dle IP |
Vnitřní architektura
AlfaIoT vnitřní architektura, baterie
Zařízení AlfaIoT je interně modulární pro snadný upgrade.
Základní deska je osazena řídícím procesorem a mini USB konektorem pro konfiguraci.
Komunikační modul pro AlfaIoT slouží jako rozhraní mezi základní procesorovou deskou a měřičem, nebo jiným, zařízením, vstupem, atp. Základní deska je nahrána příslušným firmwarem dle komunikační desky.
NB-IoT GSM/LTE modul slouží k odesílání dat a komunikace se serverem, vzdálenou konfiguraci s možností upgrade firmwaru.
Napájecí baterie je umístěna uvnitř krabičky.
Infrastruktura NB IoT
| • | odečtené hodnoty zařízení odesílá prostřednictvím sítě NarrowBand IoT |
| • | do každého zařízení je nutné vložit aktivovanou SIM v rozměru Nano |
| • | SIM musí být registrována v APN zákazníka zřízené operátorem |
| • | každá SIM musí mít přidělenu unikátní statickou IP adresu |
| • | tarif pro SIM karty NarrowBand s objemem dat odpovídajícím četnosti odečtů |
| • | objem dat u každé SIM musí umožnit vzdálenou konfiguraci a upgrade FW |
| • | zřízené privátní APN propojeno se serverem zákazníka |
| • | na serveru doporučujeme instalovat službu ProIoT NB pro příjem a SQL server pro ukládání dat |
| • | konfigurovatelné záložní doručování dat v případě krátkodobého výpadku sítě nebo serveru |
Životnost baterie
Na životnost baterie má vliv více faktorů jako:
| • | množství odečítaných dat, perioda odečtu dat |
| • | typ komunikačního modulu, typ a konfigurace měřiče, množství dat, které odpovídá |
| • | množství dat, které se přenáší |
| • | síla signálu sítě v daném místě, délka spojení se sítí |
Spolehlivě lze zaručit následující parametry:
| • | životnost baterie minimálně 4 roky při odečtu 1x za hodinu |
| • | při dobrém signálu a delší periodě odečtů i násobně větší |
| • | maximální životnost baterie je 10 let |
| • | stav baterie je přenášena na server, varování před vybitím |
Obsah dodávky

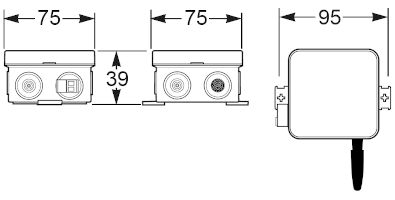

AlfaIoT rozměry
| • | AlfaIoT zařízení pro odečet měřičů spotřeb v krabičce |
| • | základní deska s procesorem a USB pro konfiguraci |
| • | MBus modul pro AlfaIoT |
| • | komunikační modul NB-IoT GSM/LTE |
| • | anténa GSM/LTE |
| • | vysokokapacitní lithiová baterie 3.6 V |
| • | svorkovnice pro připojení sběrnice M-Bus |
Upozornění!
AlfaIoT lze použít jen s dispečinky ProCop 3.7 a vyšší verze. Stávající dispečinky je nutné upgradovat.
